【이 페이지의 최종갱신일:2010년11월24일】

3.5MHz∼50MHz의 송신기 (MAFTX-350A)에 접속하는 VFO입니다. 　50MHz를 포함한 All밴드에서 안정해서 충분한 출력을 얻게 생각을 짜내지 않으면 안됩니다.

VFO의 얼굴이 되는 다이얼에는, 수신기와 같은 MITSUMI의 MD-5을 사용하고 싶었습니다만, 어쨌든 50년전의 제품으로 언제 입수할 수 있을지 예상도 붙지 않으므로, 옥션을 물색해서 찾은 마쓰시타(松下)의 저 주파 발진기 정크를 2, 300엔으로 낙찰하고, 이것또한 Antique한 디자인의 눈금판이 붙은 Vernier다이얼을 활용하기로 했습니다. 　갸비닛은 송수신기와 같은 시리즈로 사이즈가 작은 AS-3을 사용했습니다. (크리스탈·컨버터와 같습니다)




「우선은 모습 있어」의 프로젝트를 따르고, 내용은 대부분 텅 비지만 외관은 완성되어 있습니다.




이쪽이 우선 완성된 회로도입니다. 　LC-BOX등 트리오VFO-1의 정크 부품을 이용 하기도 하고, All밴드VFO로서 정평이 있는 VFO-1의 회로를 기본으로 했습니다. 　Stand-by 하고 있을 때에 발진은 세우고 싶지 않으므로 buffer 이후는 B라인을 절단합니다만, 발진의 6BA6은 살리고, 출력을 릴레이로 접지하는 방식으로 했습니다. 　(접지해도 누설로 캐리어가 수신되는 것 같으면, 릴레이를 사용하는 강점? 에서 C를 병렬에 더해서 주파수를 시프트시키는등의 손을 생각하기로 합니다. )

어디까지나 「착공시」의 도면이므로, 제작의 과정에서 변경이 더하여져 간다고 생각합니다. (최종회로도는, 이 rig가 완성된 단계에서, 최종판을 게재하겠습니다. )

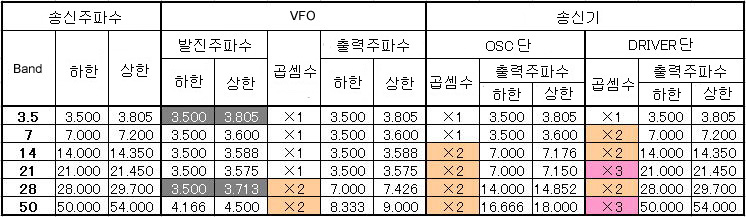

이 일람표는, 이 VFO와 송신기를 포함시킨, 송신 계통전체의 주파수구성을 정리한 것입니다.
VFO의 발진 주파수자체는, 50MHz이외의 HF밴드는 모두 3.5MHz대입니다만, 스프레드 폭은 같은 3.5MHz대라도 3.5MHz 밴드와 28MHz 밴드는 다른 밴드와 비교해서 전혀 커집니다. 　다른 밴드를 다이얼에 될 수 있는한 널리 전개시키기 위해서, 3.5MHz와 28MHz의 2밴드는, 밴드 변경으로 별 그룹이라고 해서 변화량을 크게 하게 VC를 병렬에 추가하는 설계가 되고 있습니다.

---

그러면 처음부터순을 쫓아서 제작 과정을 소개해 갑니다.




VFO의 요점이 되는 다이얼입니다만, 수신기와 같은 MITSUMI제MD-5의 입수 전망이 서지 않으므로, 이 계측기 정크를 입수했습니다. 　떼서 본 바, 과연 계측기로, 뒷편에 붙고 있는 Vernier의 구조는 MD-5보다 견고한 느낌입니다. 　물론 문제 없고 사용할 수 있을 것 같습니다.




눈금판을 수신기의 MD-5의 때와 같은 수법을 사용해서 그려 갈았습니다. 　각밴드의 동심원의 눈금을 그리는 것이 대단해서, 결국 Power Point를 사용해서 동심원을 작화한 것을, 화면 캡쳐(Capture)소프트로 영상화해 (Power Point의 이미지 파일 출력 기능은 해상도가 낮아서 사용할 수 없습니다), 그것을 Photo Shop에서 열심히 해서 합성했습니다. 　결국 눈금판 작성것만으로, 밤새도록 걸려버렸습니다.

각밴드의 눈금은 현시점에서는 결정 불능이므로, 외주에 분도기눈금을 남겨서 잠정눈금판으로 했습니다. 　완성후, 실측한 주파수와 분도기눈금을 기록하고, 다시 밴드마다 눈금을 기입한 것과 교체예정입니다. 　

조명의 작은 전구를 넣는 스페이스가 완전히 없었습니다만, 플라스틱의 프레임에 구멍을 파고, 잘 2개 삽입했습니다. 　이 다이얼도 분위기만점의 완성이 되었습니다. 　Vernier다이얼의 감촉도 대단히 양호합니다.




LC박스와 전원 트랜스를 달았습니다. 　당초 임시설치하고 있었던 트랜스는 전류용량이 약간 부족했으므로, 트랜스가 발열해서는 VFO로서는 이야기가 안되는,이라고 새롭게 옥션에서 입수한 트랜스용에 다시 구멍을 뚫었습니다만, 스페이스는 빠듯해서, 덕택으로 LC박스 소매를 일부 자르게 되었습니다.




우선 최초의 난관은, VFO-1의 해체 부품의 「2회로3접점」의 로타리 스위치 (상의 사진)에서는 접점수가 하나 모자라고, 회로수도 하나 부족합니다! 　　처음의 도전이었습니다만, 소지하고 있는 로타리 스위치를 잇달아 장미 하고, 사용할 수 있을 것 같은 웨이퍼 등을 선택하고, 긴 센터·샤프트와 2개가 긴 나사나 파이프만 VFO-1의 로타리 스위치로 채취하고, 길이를 맞춰서 잘라서 금속제의 커플러(coupler)를 사용해서 4접점 Lock용의 기구부분에 접속해서 만들어버렸습니다. (아래의 사진)

※ 최초에 만들어버린 패널에서는 밴드 스위치가 3접점이 되고 있습니다만, 회로를 검토한 결과, 출력 동조 회로의 LC변경도 이 스위치 하나로 하자로 하면, 더욱 한 회로 필요로, 접점수도 4접점 필요한 것을 알았습니다. (3.5/7∼21/28/50의 4밴드 변경)




로타리 스위치가 잘 들어갔습니다. 　트랜스의 구멍을 뚫음 작업의 난폭함이 확실하게 보이고 있습니다! 　이래서는 너무나 한심하므로, 나중에 수정·마무리 가공을 합니다.




우선은, 여기가 잘 되지 않으면 어떻게도 안된다 LC박스내를 완성되게 했습니다. 　여기는 트리오VFO-1의 부품을 그대로 이용했습니다. 　요점의 부분이므로 시간을 들여서 정성스럽게 공작했습니다.




섀시내의 배선은, 우선 전원회로로. 　다이얼의 조명과 파이롯 램프(pilot lamp)(네온 공), 거기에 섀시상의 정전압방전 관을 점등시켜, 고독한 기쁨에 빠집니다.（웃음）
정전압방전 관의 보라색의 등화는, 언제 보아도 좋은 것이네요. 　진공관 장치 말야 좋구나고 생각하는 순간입니다. 　솔리드 스테이트(solid state) 디지털 기기들! 분하면 이 정전압방전 관의 빛을 내 보아라!




우선은 발진 단의 6BA6의 배선을 끝마쳤습니다. 　로타리 스위치의 한복판의 바로 아래(바로 위)입니다. 　얼마 안된 스페이스로 서커스를 하면서의 3D배선입니다. (한복판의 2개의 검은 전해 콘덴서의 오른쪽상의 빨간 선은, 미배선의 +B라인)

이 상태로 전류를 통해서 발진을 확인했습니다. 　3.5MHz의 국내ragchew를 YAESU의 FT-817으로 수신하면서 작업하고 있었던 것입니다만, 이대로의 상태로 VFO의 다이얼을 조금 돌려 보면, 어떻게 곧 beat 소리가!
대단히 예쁜 캐리어에서 완전히 흐리기가 없습니다. 　게다가 발진 직후로부터 완전히 QRH가 없습니다! 　물론 갸비닛이 개방된 채이므로 LC박스내의 온도상승도 완전히 없기 때문입니다만, 그렇다 치더라도 마치 SSB기로 마커를 온으로 한 느낌입니다. 　다이얼의 감촉과 Beat소리의 변화의 상태도 나무랄 데 없고, 성급한 이야기입니다만, 이 순간에 이번의 송신기 계통이 실용성을 가져서 완성될 것인 것을 확신했습니다.




모든 배선이 끝났습니다. 　어쨌든 소켓 주변의 스페이스가 없는것에는 질렸습니다. 　Ultra3D배선으로 어떻게든 정리했습니다만, 이 케이스의 섀시가 얕은것에도 고생시켜졌습니다. 　[우선은 모습 있어」설계가 매운 곳입니다.




이쪽이 섀시상의 모양입니다. 　이제부터 조정을 시작합니다.




출력 증폭 단의 동조 회로의 밴드 변경의 부분으로 상당히 고생했습니다만, 조정에 일주야 걸려서 모든 밴드에서 안정된 출력이 나오게 되었습니다

우선은 이미 완성되어 있는 송신기MAFTX-350A)에 접속해 보았습니다. 　출력이 충분하고 있을지 불안했습니다만, 모든 밴드에서 무사동작을 확인했습니다. 　이 VFO의 LOW임피던스 출력 단자에 8V의 콩전구를 접속하면 전구가 끊어질 것 같은 정도 밝게 빛납니다. 　더미 연결해서 측정하면 어떻게 출력이 1.8W도 있었습니다. 　6AQ5파이널이 훌륭한 송신기입니다. （웃음）
그러나 7MHz와 8MHz 출력 (28MHz와 50MHz 용건)에서는 한심한 정도밖에 점등하지 않고 상당히 걱정이었습니다만, 실제로 접속해 보아서, 문제 없고 송신기측에서 크리스탈과 같은 출력이 나오고 있으므로 마음이 놓였습니다.

대단했던 것은 이 다음의 마무리, 다이얼 교정과 눈금판의 작성이었습니다. 　 주파수 카운터에서 세세하게 확인하면서, 전밴드에서 10∼100KHz마다 다이얼 위치를 각도눈금으로 기록하고, 다이얼 전개상의 회전 각도로 변환하고, Photo Shop에서 이미 얻고 있는 잠정눈금판에 문자를 주어진 각도에 회전시켜서 산출해 내진 눈금위치에 붙이거나, 그리는데도 계속해서 12시간이상 걸렸습니다.

그릴 수 있었던 눈금이미지를 Pro-Photo Paper에 실물 크기에 인쇄하고, 그것을 라미네이트 가공한 뒤에서, 오리지날인 알루미늄제 눈금판에 맞춰서 정성스럽게 자른 뒤에서 다이얼에 붙였습니다.




무사완성한 송신기 라인입니다. 　전장 8.3m의 버티컬·whip antenna + AH-4에 접속하고, 이쪽저쪽의 밴드에서 Tuning 해서 놀고 있습니다. 　이렇게 되면, 하루라도 빨리 수신기를 완성되게 하고 싶어집니다.
이 rig에서 실제로 QSO 하는 것이 즐거움입니다. 　AM은 상대 찾으러 고생할지도 모르겠습니다만, CW는 문제 없으므로, 지금부터 두근거려버립니다.




이것이 최종적인 회로도입니다. 　상세한 것은 이쪽으로부터 PDF파일을 다운로드해서 봐 주십시오.
