【이 페이지의 최종갱신일:2010년11월23일】

3.5MHz∼50MHz의 AM/CW 10W 송신기입니다. 　유별난 것 없는 전통적인 송신기입니다.

송신 주파수	3.5/7/14/21/28/50MHz
송신 모드	AM/CW
송신 출력	10W
종단관	6146
변조 방식	6BQ5 Push-Pull에 의한 PLATE/SCREEN GRID동시 변조

다행인 것에 이전에 갸비닛 탐남에서 옥션에서 입수한 TRIO의 송신기TX-88D의 잔해가 3대분도 있었으므로, 헤매지 않고 고주파회로 부분은 확실히 활용시키게 하기로 했습니다. 갸비닛은, 역시 그리운 LEAD의 AS-1을 무조건에 선택했습니다.




「우선은 모습 있어」의 프로젝트를 따르고, 내용은 대부분 텅 비지만 외관은 완성되어 있습니다. 　
힘세게 전파를 발사해 줄 것 같은 분위기가 한 잔!




외관이 생긴 바에서 회로도를 완성되게 했습니다. 　　3세트분 있다 TRIO의 TX-88D의 해체 부품을 사용하는 관계로, 동(同)기의 회로가 기초로 되고 있습니다. 　실제로 50MHz까지 커버한 AM송신기로서는, TX-88D는 정말로 완성되어진 회로를 가지고 있다고 생각합니다. 　3.5MHz와 50MHz에서는 원발진 주파수자체도 곱셈수도 다릅니다만, 그 신호 수준 차이를 생각하니 대단히 어려운 것이 있습니다. 　이것은 이 송신기의 라인의 VFO-1을 포함시켜서 실로 잘 필요한 RF수준을 확보하게 설계되고 있어서 (VFO-1은 3.5MHz에서는 출력 2.5W가 훌륭한 송신기!) , 고맙게 활용시켜서 받기로 했습니다.

변조기에 대해서는, 위상반전 트랜스를 사용하지 않는, 순수한 3극관PK분할의 회로를 채용했습니다. 　

미터에 대해서는, 하나의 미터를 복수의 용도에 바꾸어서 사용하는 것은 쓰기 어려우므로, 2대 탑재했습니다. 　PLATE전류는 항상 감시하고 싶습니다만, IG는 조정시이외는 모니터 할 필요가 없다. 　또, RF출력은 반드시 상시 모니터 하고 싶으므로, 하나는 IP전용, 또 하나는 IG와 RF를 바꾸는 방식(조정시등 필요할 때만 IG에 바꾼다)로 했습니다.
50년전의 고풍스러운 검은 뿔형 미터를 사용하고 싶었으므로, 입수한 것이 5mA계이었던 관계로 상시 접지할 수 있는 분류 저항기를 부가할 수 없으므로, 어쩔 수가 없게 미터 변경에 릴레이(Relay)를 사용했습니다.

어디까지나 「착공시」의 도면이므로, 제작의 과정에서 변경이 더하여져 간다고 생각합니다. (최종회로도는, 이 rig가 완성된 단계에서, 최종판을 게재하겠습니다. )

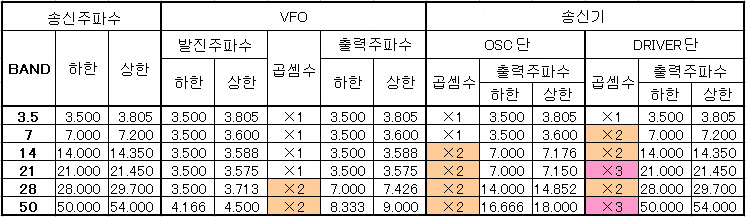

송신 계통전체의 주파수구성은 이러해집니다.

---

그러면 처음부터순을 쫓아서 제작 과정을 소개해 갑니다.




우선은 미터의 구멍을 뚫는 것부터! 　이것은 철 패널의 갸비닛인 LEAD의 AS-1의 철칙?! 　학생 시절에는, 핸드 드릴(hand drill)과, 줄과 Nipper만으로 하루종일 걸리고, 손을 피투성이게 해서 미터의 구멍을 뚫은 것도 그리운 추억입니다.
오른쪽의 미터는 100mA계이었습니다만, 내부의 분류기와 배율기를 떼면, 본체는 5mA계인 것 같았으므로, 눈금반을 Scanner에서 이미지 파일로 한 것을 PC에서 화상 처리 소프트를 사용해서 다시 그려, 씰 용지에 인쇄해서 미터판에 붙였습니다.
연출의 포인트가 되는 조명은 절대로 생략할 수 없습니다. 　미니 전구를 2개씩 들였습니다.




철판 패널의 미터 구멍을 뚫음 작업의 정도의 나쁨이 확실하게 보인다! 　여기의 줄작업은, 패널이 훌륭하게 공진해서 집안에 시끄럽게 울려 퍼지므로 ···. 　하옇든, 완전히 보이지 않는 곳이므로 성능에 영향 없는 곳은 당당하게 간략작업입니다.
TRIO의 TX-88D의 분해 부품을 풀 활용합니다. 　섀시에 안길이가 없으므로, 파이널 동조 회로 부분은 제법 밀도가 높아져서 됩니다.




섀시의 뒷편에는 OSC코일과 LOAD VC를 설치합니다.




섀시 표면의 부품은 거의 설치 끝났습니다. 　변조기의 초단∼위상반전의 부분은 여유로 일렬에 예쁘게 배치하는 계획 계획이었습니다만, 패널 우아래로 설치할 예정이었던 STAND-BY용Siemens Key의 설치 위치를, RF부의 배치의 관계로 좌측밑으로 변경했기 때문, 진공관 소켓의 구멍직후의 단계에서, 소켓과 Siemens Key (의외로 크다!) 지만, 부딪쳐버리는 것을 알아차리고, 어쩔 수가 없게 좁은 스페이스에 기욺 방향에 배치하는 수 밖에 방법이 없어져버렸습니다. 　부품설치·배선의 스페이스가 대단히 괴로워져버렸습니다만, 어떻게든 될 것입니다.




쉴드판을 붙이고, 릴레이나 트랜스의 단자반, 후부의 각종 코넥터등 주요부품의 설치가 끝났습니다. 　 드디어 여기에서 「배선」의 시작입니다.




우선은, 제일(가장) 아주 귀찮은 전원부와 기본적인 제어 계통회로를 완성되게 했습니다. 　이 단계에서 전원을 투입해서 정크 트랜스에 이상이 없을지 각전압을 측정하고, 조명이나 릴레이가 동작할지를 체크합니다.




그 다음에, 만들고 있어도 조금도 재미없는 AF앰프 회로를 완성되게 했습니다. 　게다가 잔 제어 계통회로등 모두 배선을 끝마쳤습니다. 　
미터 변경회로의 배선의 형편상, 파이널의 소켓 주변의 배선도 끝마쳐버렸습니다.
설계도에 송신 인디케이터·램프(빨강의 네온 관)의 배선이 새고 있어서, 배선을 시작하고 나서부터, 무슨 일이 있어도 릴레이의 접점을 하나 사용하지 않으면 안되는 것에 알아차렸습니다. 당연, 접점수에 여유는 없으므로, 일부러 이 때문에 작은 DC12V 릴레이를 추가 설치하게 되었습니다. (Siemens Key의 왼쪽의 섀시의 벽) AC100V로 점등하는 네온 관에는 구애되기가 있었으므로 방법 없습니다.




드디어 기대하고 있었던 RF회로에 착수합니다. 　50MHz 밴드를 포함한 All밴드기이므로, 파이널 동조 회로도 최단배선으로 억지로 밀어넣었습니다.




섀시 뒷편의 배선도 시작하면 눈 깜짝할 사이에 끝나버렸습니다. 　RF회로는 코일마저 되어 있으면 회로 자체는 정말로 단순하므로 나머지 일은 빠릅니다




이것으로서 제작 종료! 　다음은 드디어 조정입니다. 　그래도 한번에서는 움직이지 않을 것이다… （웃음）




배선 미스는 없었습니다만, PLATE동조 회로의 전원측에서, By-pass콘덴서로 Ground에 접속하지 않고 있거나 (회로도에 새고 있었습니다), 직후에서 최단 거리로 배선하지 않고 있었기 때문에, Grid Dip Meter에서 측정해도 공진주파수가 나오지 않고, 수정을 했습니다. 　다음은 파이널의 동조 회로에 납땜질 했을 때에 떨어진 땜납 쓰레기가 달라 붙어 있거나 ···의 실패는 있었습니다. 　전원투입후는 곧 Full Power가 나왔습니다

동작은 대단히 안정되어 있고, 크리스탈을 빼서 모든 Knob를 어떻게 돌려도 IG계나 RF계는 전혀 반응하지 않습니다.

옆에 놓여 있는 FT-817로 모니터 해 보았습니다만, 캐리어는 이 종류의 AM기로서는 충분한 품질입니다. 　햄 소리도 대부분 느끼지 않습니다. 　겁내면서 마이크를 꽂아 AM에서 송신해 보면, 예쁜 FB변조!! 모니터 한 결과에서는 나무랄 데가 없는 음질입니다. 　게다가 S/N이 지극히 우수!! 　요전에 제작한 3.5/7MHz 포터블·트랜스시버와는 별세계입니다!
변조 회로는 철저해서 「한점접지」를 지키고, 쉴드 선의 사용방법(접지의 방법등), 더욱 이설한 Siemens Key에서 스페이스가 없어진 덕분? 에서 배치가 마이크 잭에게서 최단이 된 종합 효과이었다라고 생각합니다.


그건 그렇고 각밴드에서 파워를 측정해 보았습니다.

Band	출력
3.5MHz	14W
7MHz	13W
14MHz	12.5W
21MHz	12W
28MHz	10W
50MHz	6.5W

	PALTE전압	PLATE전류	입력
동조시 최소	302V	85mA	25.7W
동조시 최대	328V	70mA	23.0W

HF대는 설계 출력의 10W를 클리어 하고 있습니다만, 50MHz는 효율이 떨어져버립니다. 　밴드 변경의 배선의 길이의 최단화에는 세심한 주의했습니다만, 어쨌든 All밴드기이므로 이 정도는 어쩔 수가 없을지도 모르겠습니다.

다음은 최후의 상세한 수정이나 개량입니다.




50MHz의 AM변조를 헤드폰으로 조심스럽게 모니터 해 な이 동조를 미조정하면 위치에 의해 변조가 흐려지고, 약간 동작이 불안정한 것에 알아차렸으므로, 중화를 실시해 보았습니다. 　YAESU의 FLDX400의 해체 부품으로 중화용의 Trimmer가 있었으므로 이용했습니다. 　동작은 안정해졌습니다만, 출력은 최종적으로 5W정도가 되었습니다. (50MHz) 사용하고 있는 6146B는 상당히 낡아빠진 정크이므로, 신품과 교환하면 50MHz도 10W 가까이가 될지도 모르겠습니다.




실제로 동작시켜 보면, 특히 50MHz로 IG를 흘리기 시작할때 까지 OSC단의 조정이 하기 어려운 것을 알고, 네온 관의 발진 표시 등을 설치 늘어났다. 　14MHz이상은 이 이상은 동조 회로가 되고 있으므로, 발진하면 점등하므로, QSY후의 동조가 대단히 하기 쉬워졌습니다.




리드의 AS-1은 정말로 잘 만들어진 케이스입니다. 　위뚜껑 거위 번이 되고 있어서 간단히 열려서 Maintenance (경우에 따라서는 냉각 때문에?)할 수 있고, 뒤뚜껑도 나사로 간단히 뗄 수 있으므로 maintenance나 간단한 수리·조정도 가능합니다.
측면이나 배면에 통풍 구멍(孔)도 열고 있고, 특히 진공관의 세트용에 이것을 상회하는 갸비닛은 없는 것이 아닙니까? 　50년 경과해도 아직 같은 물건이 제조되고 있는 것은, 그것만 완성도가 높은 갸비닛이기 때문이라고 생각합니다.
난점은 철의 패널!! (앞으로는 다시 미터의 구멍을 뚫음 작업은 하고 싶지 않다 ∼∼)패널만 알루미늄에 교환해서 사용하면 좋을지도 모르겠습니다.




이것이 최종적인 회로도입니다. 　상세한 것은 이쪽으로부터 PDF파일을 다운로드해서 봐 주십시오.
