[La última renovación de esta página: Agosto 14, 2009]

ETAPA 8. Operación de CW

Casi todas las funciones que había imaginado se han realizado ya. Pero se queda una cosa más muy importante. Es la operación de CW.
CW es un modo indispensable. Será más importante que modos digitales como SSTV, etc. Especialmente para los que tranajan DX en 50MHz, será incondicional.

Ultimamente es muy corriente de ver muchos radioaficionados se diverten CW QSO ultilizando programa enlazado con programa de Log. Muy pocas estaciones se diverten ragchew en CW, y la mayoría se parece divertir ganar número de QSOs en la forma fija y corta. Si es así, los mensajes que se ultilizan en QSO son muy limitados, y un sistema con el que se puede elegir con ratón dando clik sobre botónes de macro que los mesajes típicos se ha definido les parecerá muy conveniente. En este sentido, operación de CW por ordenador sería un método ideal.
Aún para los que se diverten ragchew en CW, la operación ultilizando teclado de ordenador puede ser gran ayudo, porque no necesitan fijar atención a los códigos que está transmitiendo, y pueden concentrarse en tocar el teclado más rápidamente lo posible. Los códigos correctos de CW se va a seguir automáticamente. En este caso, la gente normalmente no ultiliza palabras abreviadas tanto como el caso de CW QSO normal con la llave. Es posible de crear más carga a la estación que está recibiendo. Para este problema, muchos programas de CW tienen RX window para indicar mensajes recibidos en alfabetos que es muy ayudable.

Bueno, un aficionado real de CW ultilizará la llave de CW, y se diverte ragchew ultilizando sus oídos, pero pensé que este programa sería muy bueno en la condición limitada como la operación por telemando.

Existen muchos programas de CW, y hay dos tipos de crear el código de CW. Uno es controlar conectador de CW de trnasceptor directamente, y el otro es transmitir(modo de SSB) audio de tono que se creado por tarjeta de sonido del ordenador. E principio intenté de probar lo de tono porque no necesitaba ningún interface, pero lo encontré inadecuado después. Es posible de tener tono impuro(no claro) especialmente cuando se lo pase el SKYPE. Por eso, decidí a montar el interface para "keying" directo.


Esto es diagrama del circuito. ¡Es muy sencillo! ¡No necesitaba preocuparme de nada!, hi hi.

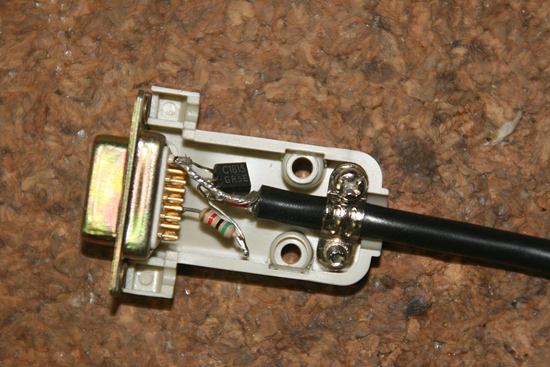

Todo lo que necesitas es un transitor(2SC1815) y una resistencia(5K ohms). Lo monté en el enchufe de D-Sub9pin. Tardé sólo media hora de completarlo.

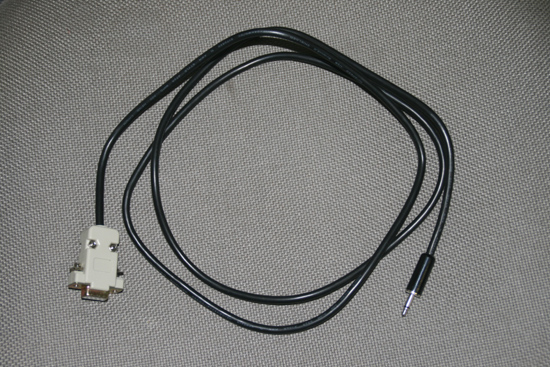

Esto es el cable de interface completado.

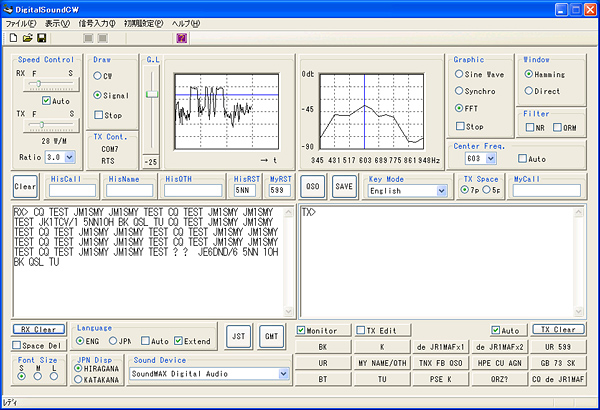

He probado muchos programas, y por fín decidí de ultilizar "Digital Sound CW"(programa de gratis) diseñado por JA3CLM. Puedes bajarlo por aquí. Después de ajustar "threshold level" y sintonización de frecuencia al cnetro, los código de CW se salen muy corréctamente. RX fíltros son muy convenientes si no tienes CW fíltro en tu transceptor. El centro de "spectrumgraph" de frecuencia de audio a la derecha tiene que configurar a la frecuencia base de CW de tu transceptor. (Configuré a 600Hz para mi FT-817),y lo que necesitas es ajustar la frecuencia de transceptor para que el pico de gráfico viene al centro. Esto hace la frecuencia de transmisión exactamente igual que la de recepción. Tiene muchos botónes de "macro" para mensajes típicos. Esto es un programa muy excelente para el uso práctico.

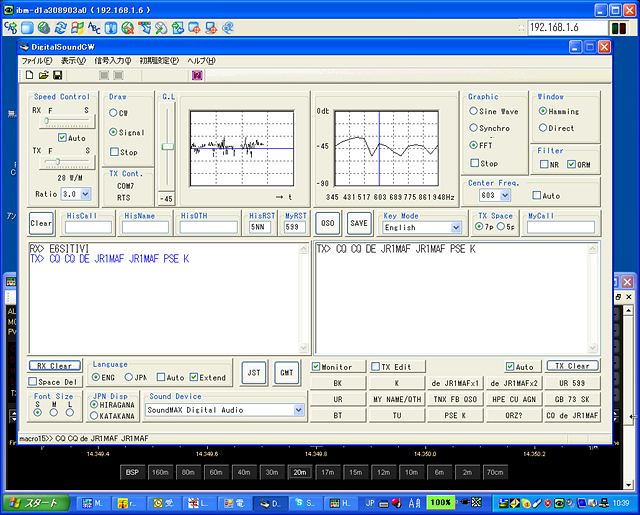

Esto es window que es una parte de pantalla de ordenador móvil.(Actualmente, lo he capturado desde el otor ordenador en LAN en casa, porque queria haberte ver todo el window) Este window es de Ultra VNC (Vete ETAPA.5) para coger la pantalla del ordenador que está conectado con transceptor en mi shack. Es un momento un poco después de llamar CQ. Reacción es un poco torpe por la culpa de VNC, pero es acceptable. SKYPE para monitar señales de audio y Ham Radio Deluxe para control el transceptor están ejecutano también, por supuesto.

Así, conseguí realizar la operación de CW. En principio, me preocupaba mucho en la operación sin la llave(manipulador) de CW, pero por fín encontré que era muy cómodo de transmitir códigos de CW por "blind toutch"(tocar las teclas sin verlas) al teclado. Es muy parecido a la operación de RTTY.
