ETAPA 6. Telemando de Rotador de Antena

Este trbajo se ha conseguido bién ya por unos pioneros, y pude adquirir muchas informaciones valuables desde internet. Por eso, pude realizarlo muy fácilmente.
Compré un Kit se llama "USB-An"(A/D convertidor + USB I/O unida) desde Km2Net, y lo monté, y luego bajé programa gratis para control muy excelente diseñado por JE6LAO, y probé ejecutarlo.


Esto es USB-An y USB-IO suministrado por Km2Net que están montados. Tienen muy pocas piezas, pude comletarlos muy rápido. Es increíble que un kit tan excelente como estos se vendan muy barato, como JPY3,000(US$30.00) para USB-An, y JPY1,500(US$15.00) para USB-IO. ¡Gracias, de verdad! Lo pequeño es USB-IO, y me quedará para el uso distinto después.

Si comparas los dod kits cuidosamnete, entenderás que la mitad de USB-An es lo mismo con USB-IO. El USB-An principalmente funciona como un convertidor de análogo a digital(Convertir la DC voltage variada por "potentiometer" de rotaor que indica la dirección de antena, en los niveles digitales.), y la mitad del resto que es lo mismo con USB-IO recibe los órdenes desde ordenador para controlar los interruptores de rotador.

Voy a ultilizar USB-IO para controlar interruptores de la corriente de AC en mi shack después.

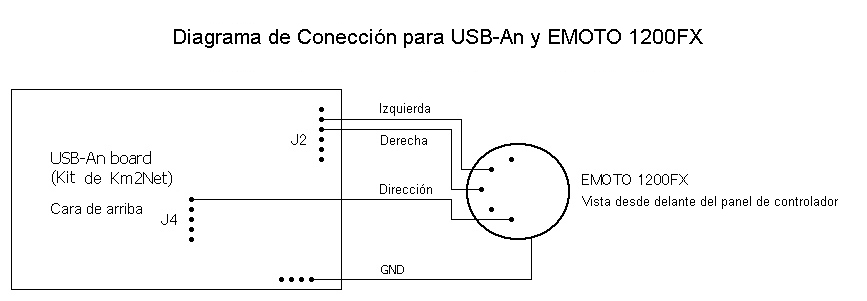

Esto es un dibujo que indica la conección con EMOTO 1200FX(rotador). Si tu rotador tiene un conectador para control exterior, podrás ultilizarlo consultando este dibujo. Si no lo tiene , necesitarás un poco de modificación en dentro del rotador, pero sí, lo puedes.


Como EMOTO 1200FX tiene un conectador exterior, no hay nada de difícil. Probando un experimento así.


¡Funciona muy bién, perfecto! ¡Estupendo! Ejecuté RealVNC en el ordenador móvil, y ejecuté el programa de controlar rotador. Funciona bién. ¡El VNC ha encontrado un momento del debut! Para este propósito, la velocidad no es el tema de problema.


Este programa fue diseñado bién, y tiene una función de "pre-set". Puedes cambiar el mapa con tu propio mapa como quieras también. (VY TNX JE6LAO OM!)


Monté el PCB en la caja pequeña y se ha completado. (Añadí un condensador de 10 microF entre la línea de control y l tierra para que la indicación del contador estara estable.)
