STEP 6. 안테나·로테타의 원격조작

이것은 이미 여러 선배님이 실현되고 계셔, 네트상에서 여러가지 정보를 모았으므로, 대단히 스무즈하게 성공에 도달했습니다.
Km2Net로 판매되어 있는 키트 USB-An(A/D컨버터+USB I/O유닛)을 구입해 조립하고, JE6LAO씨 작의 무료 소프트에서 동작시켜 보기로 했습니다.


이것이 Km2Net로 판매되어 있는 키트 USB-An, USB-IO를 조립한 곳입니다. 부품점수가 적고, 눈 깜짝할 사이에 완성되어버렸습니다. 이 훌륭한 기능을 가진 키트가 겨우 3,000엔 (USB-IO는 1,500엔)이기 때문에, 한결같이 감사, 감사입니다! 작은 것이 USB-IO입니다만, 이것은 나중에 다른 목적으로 사용합니다.

두개의 키트를 잘 비교하면 알 수 있지마는, USB-An의 반은 USB-IO와 같습니다. 즉, USB-An의 기능으로서는, 「아날로그 값을 디지털 값으로 변환한다」 (로테타의 회전 각도 정보인 포덴시오메타로부터 공급되는 전압을 디지털 값으로 변환)하는 동시에 나머지 반의 USB-IO측에서는 「PC측에서의 조작으로, 입출력의 개폐를 하는」 (로테타 회전 스위치의 온 ·오프) 일을 하고 있습니다.

USB-IO기판은, 후일 샷쿠의 전원개폐 조작등에 사용할 예정입니다.

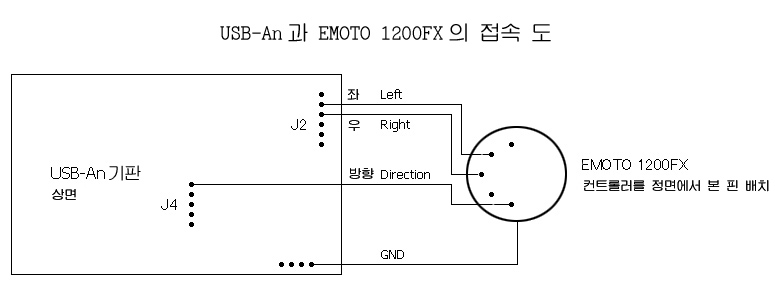

USB-An기판과 에모토 1200FX의 접속도입니다. 다른 로테타에서도 외부접속 단자가 있으면 이것을 참고해서 배선하면 OK입니다. 외부접속 단자가 없는 컨트롤러도 대응가능합니다만, 내부기판의 일부개조등이 필요합니다.


에모토 1200FX에는 외부접속 단자가 있으므로, 접속은 간단했습니다. 우선 공중에 매달림인채로 실험을 해 봅니다.


훌륭하게 동작했습니다. 이것은 FB! 모바일PC측에서 RealVNC Viewer 을 기동해서 원격조작도 시도했습니다만, 전혀 문제 없고 조작할 수 있습니다. 곧 VNC의 나갈 차례가 결정되었습니다. 응답 속도의 늦음도 로테타 조작이라면 전혀 문제는 되지 않습니다.

@
이 어프리케이션은 preset 등 자유롭게 설정할 수 있는 것이외, 배경의 MAP도 자신이 좋아하는 물건에 자유롭게 교환할 수 있는 등, 매우 FB에 되어 있습니다. (VY TNX JE6LAO OM!)


케이스에 넣어서 완성입니다. (지침표시의 흔들기를 누르기 위해서, 최종적으로 Direction라인과 GND의 사이에 10μF의 전해 condenser를 넣었습니다)
