ETAPA 2. Conectar la línea de audio con ordenador

Tu transceptor está controlado por ordenador en la ETAPA1 ya, pero como no existe la línea de auido, todavía no se puede realizar QSO actualmente.
Para realizarlo, elegí el método de ultilizar el conectador para DATA atrás de FT-817 pero no elegí el método de ultilizar los conectadores de micrófono y altavoz. Esta manera es muy conveniente de trabajar SSTV o RTTY, y la conectión con sólo un cable con mini-DIN-6p conectador se ve muy elegante. Cuando necesite llevarlo fuera de casa, quitar sólo un cable es muy sencillo también. Este método también le deja al micrófono y altavoz en la situación normal para el caso de que lo opero directamente sin cambiar algo en mi shack. Por eso, compré el packet cable(CT-39A) opcional sin ninguna vacilación.



Puede comprarlo con sólo JPY1,890 (US$19.00), pero necesitarás un trabajo con soldador porque el otro cabo del cable no tiene ningún conectador.

Cuatro líneas como entrada del audio, salida del audio, PTT, y la tierra son los que necesitamos. Una nota explicativa que viene con el cable enseña las conecciones de los cales interiores en colores distintos. Tienes que conectar dos mini-plugs para micrófono y altavoz de ordenador.

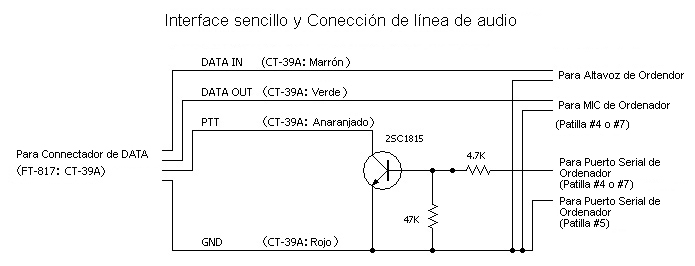

Tienes que trabajar un poco para la línea de PTT. La línea es considerado de conectar con la línea de DTR o RTS de la puerata serial de ordenador, pero no puedes hacerlo directamente. Tienes que montar un inerface sencillo y pequeño, y conectar la línea salida con DTR (pin#4) o RTS (pin#7) de D-Sub-9pin enchufe para el puerto serie de ordenador.

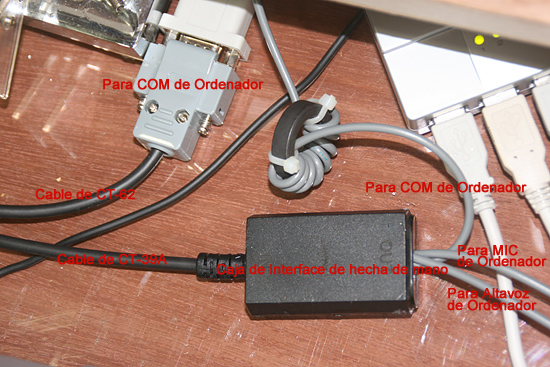

Puse todo en una caja plástica pequeña para el tranformador de impedancia de la antena para televosor de VHF.

Hablando de la línea de PTT, es posible de no prepararla, porque el control por Ham Radio Deluxe(ETAPA1) con el cable de DATO realiza PTT control también. Pero cunado intentes ultilizar software de MMSSTV o MMTTY para SSTV/RTTY operación, este línea de PTT será necesario. Hay un archivo especial para realizar la función de PTT por Ham Radio Deluxe ultilizando su línea de PTT está conectada con conectador de DATA, pero en este caso, tienes que haberlo(Ham Radio Deluxe) ejectado cada vez de ultilizar software de SSTV/RTTY. So, anyway, it is better to wire this PTT line for the case.

Bueno, en el caso de FT-817, la señal de audio transmitida al conectador de DATO que está detrás del cuerpo de FT-817 va al circuito interior sólo con el modo de digital.(MODE: DIG) Es decir, para SSB, FM, y AM, la señal de audio desde el micrófono que está conectado al conectador de micrófono se va al cirucuito interior, y la señal de audio para la altavoz llega a la altavoz que está conectada con el conectador de altavoz.(o altavoz interior) Puedes trabajar SSTV/RTTY con el modo de DIG, pero no señales de audio viene ni sale entre transceptor y ordenador.

Tienes que elegir la opción USER-U para el modo de DIG en el menu(#26) para eso. Con este setting, puede transmitir y recibir USB (en el caso de LSB, elige USER-L) ultilizando las líneas del conectador de DATO. Esto puede ser una característica única para este transceptor, así que tienes que investigar lo que tienes que hacer con tu transceptor.

Por supuesto, hay que ajustar el nivel de audio con tu tarjeta de audio en tu ordenador. Abre el Panel de Control, elige Propieda de Audio. Con Reproducción(Playback) para salida del ordenador, que es el nivel(ganancia) de transmición, y con Glabación(Record) para entrada del ordenador, que es el nivel de recepción.


Ahora, las funciones lo siguiente están preparados ya.

(1) Ultilizando Ham Radio Deluxe, ultilizando TX botón para PTT, y head set(Uno muy popular para SKYPE o Net Meetings) conectados con ordenador, puedes divertirte QSO en SSB (AM/FM).

(2) Ultilizando softwares como MMTTY y MMSSTV, puedes divertirte QSo en SSTV/RTTY con la función de PTT automático.


He encontrado un problema cuando ejecute Ham Radio Deluxe. El control de PTT por MMTTY y MMSSTV hace la colisión con lo de Ham Radio Deluxe, resultó no función de control automático por MMSSTV/MMTTY. Los software de MMSSTV/MMTTY tienen ningún problema sin ejección de Ham Radio Deluxe en el mismo tiempo. Este problema fue resolvido con instalación de un archivo que se llama "HRDPTT", un archivo opcional de Ham Radio Deluxe. Después de instalación de este archivo, el control de PTT desde MMSSTV/MMTTY fue transmitido al Ham Radio Deluxe por "HRDPTT", y luego, Ham Radio Deluxe controla PTT perfectamente.
