STEP1로, 무선기의 조작이 PC에서 되게 되었습니다만, 아주 중요한 오디오 신호(무선기 마이크에의 입력이나, 스피커로부터의 출력)을 PC측에 접속해서 하지 않으면 원격조작의 실현의 첫걸음은 내디딜 수 없습니다.
이것에는 마이크 코넥터나 스피커를 이용하지 않고, FT-817후부의 DATA코넥터를 이용하기로 했습니다. SSTV나 RTTY를 사용하는것에도 편리하고, DATA코넥터에 mini DIN6핀 케이블 1개만으로 마치는 것이 스마트고, 정작 이동 운용에 외출할 때도 간단히 준비할 수 있습니다. 게다가 마이크, 내장 스피커는 그대로이므로, 평소 재택시에 직접 FT-817을 사용해서 QSO 할 때에도, 무슨 바꿔침도 필요없으므로 헤매지 않고 옵션의 패킷·케이블(CT-39A)을 구입했습니다.



1,890엔으로 살 수 있습니다만, 케이블의 반대측은 알몸선 노출 상태가 되고 있으므로, 가공 작업이 필요합니다.

오디오의 입력, 출력, PTT(스탠바이), 그라운드(어스)의 4개만이 필요한 선이 됩니다. 부속의 설명 메모에 선의 색별의 설명이 있어서, 그것을 참고로 해서 작업합니다. 제어용 노트 북의 마이크와 스피커의 잭에게 집어넣는, 미니 플러그를 2개 답니다.

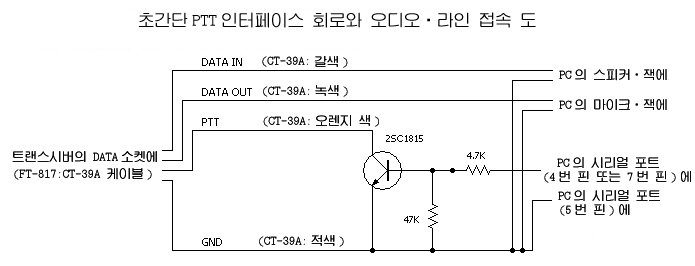

성가신 것은 PTT라인입니다. 제어용PC의 시리얼 포트의 DTR 또는 RTS라인에 접속하는 것입니다만, 직접 접속을 할 수 없습니다. 트랜지스터1개로 초간단한 회로를 짜고, 그것을 경유해서 PTT라인과 시리얼 포트 접속용의 D-Sub9핀 플러그의 (DTR 또는 RTS/4핀 또는 7핀)에 접속합니다.




VHF텔레비전용의 임피던스 변환기의 케이스를 사용해서 잘 제작할 수 있었습니다. was set in.

이 PTT회로에 대해서, STEP1의 Ham Radio Deluxe에서의 CAT라인의 제어로 PTT(TX/송신)컨트롤을 할 수 있으므로, 이 데이터통신 케이블로 반드시 배선하지 않아도 좋을지도 모릅니다. 그러나, MMSSTV나 MMTTY등의 SSTV통신 소프트, RTTY통신 소프트를 사용할 경우, 그것들의 소프트로부터 직접 스탠바이를 할 수 있도록 할 위해서는 필요합니다. 다만 Ham Radio Deluxe 의 옵션·파일을 인스톨하면, MMSSTV나 MMTTY로부터의 스탠바이 제어 신호를 Ham Radio Deluxe가 직접 받아서 CAT라인을 통해서 PTT제어할 수 있는 것입니다만, 자택 샷쿠에서 오페레토할 때에 반드시 Ham Radio Deluxe를 일으키지 않으면 스탠바이를 할 수 없다고 하는 것도 불편합니다. 그런 이유로 이 PTT회로는 배선한 분이, 좋다고 생각합니다.

그런데, FT-817의 경우, 후부의 DATA코넥터에 접속된 오디오 신호는, 디지털 모드(MODE: DIG)의 때만 내부회로에 접속됩니다. 즉 SSB이나 FM, AM등의 모드에 있어서는, 어디까지나 본체의 마이크·코넥터에 접속된 마이크와 내장 스피커 (혹은 외부 스피커)이 오디오 입출력의 대상이 됩니다. RTTY나 SSTV는 모드를 DIG에 바꾸고, PC상에서 실행하고 있는 어프리케이션에서 운용할 수 있습니다만, 이대로라고 SSB등의 모드에 있어서 PC측에는 무슨 오디오 신호도 출력되지 않고, PC측에서 보내져 온 오디오 신호로 변조를 할 수도 없습니다

FT-817의 경우, 거기에서 사용하는 것이 USER-U모드로, DIG MODE메뉴(#26)로 선택합니다. 이것을 선택하면 USB(LSB의 경우는 USER-L을 선택한다)에서도 DATA코넥터 경유의 신호로 운용할 수 있게 됩니다. 이 문제는 각트랜스시버에 의해 사정이 다르다고 생각하므로, 개별로 대처가 필요한다고 생각됩니다.

당연한 것입니다만, SSB으로 해도 RTTY/SSTV로 해도, PC의 입출력 디바이스(사운드 카드)의 게인 조정이 필요합니다. 콘트롤 판넬의 오디오의 프로퍼티에서, 재생(PC으로 출력되는 오디오 수준… 이 경우 송신 수준) 하고 녹음(PC에 입력하는 오디오 수준… 이 경우 수신 수준)마다 볼륨 컨트롤 window가 열리므로, 적당히 조정합니다.


이 시점에서 다음일을 할 수 있게 되었습니다.

(1) Ham Radio Deluxe에서 TX키로 스탠바이 조작을 하는 것으로, PC에 접속한 헤드셋(이야폰과 마이크의 세트. SKYPE등의 인터넷 음성통화로 사용하는 물건)로 SSB등의 음성 모드로 송수를 할 수 있게 되었다.

(2) MMTTY, MMSSTV등의 디지털 통신 어프리케이션을 사용하고, RTTY, SSTV등의 디지털 통신이 자동송수신으로 조작·이용할 수 있게 되었다.


그건 그렇고, 상기(2)에 대해서는, Ham Radio Deluxe를 일으키면, MMTTY, MMSSTV등의 디지털 통신 어프리케이션의 시리얼 포트에의 PTT제어와 충돌해버려서, RTTY와 SSTV의 자동송수신을 할 수 없어져버렸습니다. MMTTY, MMSSTV는, 단독이어서 일으켜서 Ham Radio Deluxe를 사용하지 않고 직접 FT-817을 조작하는 것이라면 문제 없습니다.
이 문제는, Ham Radio Deluxe의 옵션·파일 「HRDPTT」를 입수해서 인스톨하는 것으로 해결했습니다. 이 옵션·파일을 인스톨하면, MMTTY, MMSSTV등의 디지털 통신 어프리케이션의 PTT제어는, HRDD를 경유해서 Ham Radio Deluxe에 주고받아져, 다음은 Ham Radio Deluxe가 통상대로 PTT제어를 해줍니다.
