DX래그추파의 혁명 「EchoLink」

【이 페이지의 최종갱신일:2014년5월31일】


JR1MAF-L 링크 노드의 설비입니다. (IBM G-41+ALINCO DR-420 35W +25mh 9dbi GP)주파수:431.98MHz (톤100Hz)



** EchoLink이, 나의 아마추어 무선운용 스타일을 근본적으로 바꾸었습니다! 해외의 국과 안정한 래그추를 즐기기 위해서, HF대의 큰 빔 안테나(beam antenna)와 KW의 리니어·앰프는 이미 필요하지 않습니다! 근처의 인터퍼런스(interference)는 이미 완벽하게 이별입니다. 설비값도 전기세도 거의 필요 없습니다.

** HF대에서의 컨디션에 좌우되는 만나기의 불확실성이 매력이라고 생각하는 분도, EchoLink의 랜덤·코네쿠토 기능(온세계의 참가국에 랜덤에 접속해 주는 기능)을 사용하면, 이미 HF대에의 구애되기가 없어질지도 모르겠습니다.

** HF대에서의 빅 안테나 + 하이 파워는, 아워도·헌터에게 맡깁시다! DX래그추파를 목표로 하고, 표방하는 분에 있어서는 EchoLink에 능가하는 것은 없습니다.

** 상대국이 옆마을일 것이라고 해도 브라질일 것이라고 해도, 전혀 차이 없고 동네국의 퀄러티에서 교신할 수 있습니다. 일본에 앉은채로, 마치 상대의 나라의 호텔의 창문으로부터 UHF의 트랜스시버로 근처의 부선국과 QSO를 하고 있을 것 같습니다!

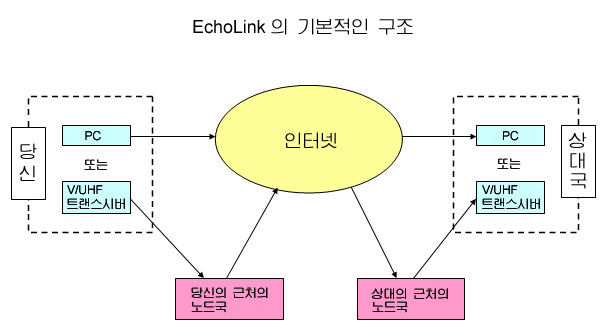

** 위의 도가 EchoLink의 기본적인 구조입니다. 이러한 인터넷에 음성을 태워서 실시하는 통신을 「VoIP」 (Voice Over Internet Protocol)이라고 부르고 있어, 아마추어 무선에 실용화되어 있는 방식(네트워크)에도, D-STAR, APRS, WIRES등 몇인가 존재하고 있습니다만, 그중에서도 EchoLink은 특수한 무선기나 부가 장치의 구입을 필요하지 않는, 지극히 뛰어난 통신 방식입니다. 소프트웨어는 K1RFD국을 중심으로 하는 그룹에 의해 작성되어, 무상으로 다운로드해서 사용할 수 있습니다.

** EchoLink에 참가하기 위해서는, 우선 자신의 콜사인의 인증을 K1RFD그룹에서 받아들일 필요가 있습니다. (그렇게 하지 않으면 소프트를 효율적으로 하는 패스워드가 발행되지 않습니다) 소프트를 다운로드해서 실행하면, 메일로 신청하는 수속에 인도되므로, 그것을 따라서 실시합니다. 빠르면 1시간, 늦어도 2,3일로 인증의 메일이 되돌아 옵니다.

** 자신이 PC만으로 참가할 경우도, V/UFH의 트랜스시버를 사용해서 참가할 경우도, 세계에서 어느 콜사인의 국이 인터넷에 접속되어서 존재하고 있는 것일지 모르면, 대단히 불편하니다. (무작위에 랜덤에 누구나 괜찮으니까 접속시키는 커맨드도 있습니다만) 어느쪽의 경우도 소프트를 다운로드하고, 인터넷에 연결시켜서 접속국의 리스트를 볼 필요가 있습니다.


** PC만으로 참가할 경우(PC 마이크와 스피커를 사용합니다. 스탠바이는 스패이스 키에서 실시합니다.)은, ADSL이상의 회선인 것이 필요합니다. 또, 루터를 사용하고 있을 경우(가정내에서 복수의 PC을 LAN에서 사용하고 있을 때등)은, 루터에 설정 변경 작업을 행할 필요가 있습니다. (이것은 초심자에게는 조금 어려울지도 모르겠습니다 . CQ출판사 「인터넷·아마추어 무선」에 방식이 자세하게 설명해 있습니다.) 루터를 사용하지 않을 경우 (예를 들면 B후렛쯔에 PC을 1대만 접속하고 있는등)은, 아무 것도 설정할 필요가 없고 간단합니다. 소프트의 사용방법등은, 소프트의 헬푸를 보면 압니다. 능숙하게 사용하자고 생각하면 기능은 많이 있어 대단합니다만, 기본적 조작은 간단합니다.

** V/UFH의 트랜스시버를 사용해서 참가할 경우는, DTMF을 내놓을 수 있는 필요가 있습니다. (DTMF의 소리로 노드국에 대하여 여러가지 커맨드를 보내서 상대국이나 상대국 부근의 노드국에 접속을 한다). 트랜스시버에 DTMF기능을 내장하지 않고 있을 경우는, DTMF마이크를 별도 구입 할 필요가 있습니다. 텐키(ten key) 부의 핸디기등은 전혀 문제 없네요. 또, 많은 링크·노드국은 톤 스켈치(Tone squelch)를 넣고 있으므로, 톤(레피타에 액세스할 때와 같습니다)을 내놓을 수 있는 필요가 있습니다.

** 이하의 표이, DTMF커맨드의 일람표입니다.
명령 동작 DTMF 코드
Connection with Node No. 노드 번호에 의한 접속하기 (든 노드는 고유한 번호를 가지고 있습니다) Node No.
Connection with Callsign 콜사인에 의한 접속하기 C+Callsign+#
Connection to the Node at random 모든 노드 속에서 무작위에 1개를 뽑아서 접속하기 00
Connection to the Link node at random 모든 링크·노드(레 피터를 포함) 속에서 무작위에 1개를 뽑아서 접속하기 01
Connection to the Conference node at random 모든 컨퍼런스·노드(복수의 링크·노드가 접속된 큰 노드) 속에서 무작위에 1개를 뽑아서 접속하기 02
Connection to individual user at random 개인 유저 속에서 무작위에 1개를 뽑아서 접속하기 03
Disconnection 자신이 액세스하고 있는 노드에 최후에 접속한 국의 접속을 절단하기 #
Disconnection for all 자신이 액세스하고 있는 노드에 접속하고 있는 모든 국의 접속을 절단하기 ##
Reconnection 자신이 액세스하고 있는 노드로부터 최후에 접속을 절단한 국을 다시 접속하기 09
Confirmation of connecting status 자신이 액세스하고 있는 노드에 대하여, 현재 접속하고 있는 국의 콜　사인 또는 ID를 아나운스 시키기 08
Confirmation of ID of the node 자신이 액세스하고 있는 노드에 노드의 ID를 아나운스 시키기 (아무도 접속하지 않고 있을 때만 아나운스 된다) *
Muting 자신이 액세스하고 있는 노드를 수신 전용 모드에 바꾸기 (인터넷측에 송신하지 않는다) 0511
Release of the Muting 자신이 액세스하고 있는 노드에 대하여, 수신 전용 모드를 해제하기 0510
Confirmation of connection status by Callsign 콜사인에 의해 상대국의 접속 상태를 아나운스 시키기 07+Call+#
Confirmation of connection status by Node No. 노드 번호에 의해 상대국의 접속 상태를 아나운스 시키기 06+Node No.
Confirmation of your audio 테스트 서버에 접속합니다. 설명의 아나운스의 후, 당신이 송신하는 음성이 녹음되어, 수신에 되돌아가면 녹음된 음성이 재생됩니다. 마이크의 수준 조정등에 사용합니다.
 녹음과 재생은 몇회라도 되풀이할 수 있습니다. 종료하면 반드시 #에서 테스트 서버에의 접속을 절단해 주십시오. 그렇게 하지 않으면 다른 국에 대단한 폐가 걸립니다. 		9999


** 이 DTMF 커맨드의 일람표에 노드로부터의 아나운스를 기술한 자료(PDF파일)이 여기에서 다운로드할 수 있으므로, 인쇄해서 활용해 주십시오 DTMF커맨드의 일람표

** 우선, 소프트를 다운로드합시다! EchoLink의 웹사이트


** 컨퍼런스(복수의 링크국이나 다른 컨퍼런스,또는 개인국등, 「회의실」과 같이 많은 국이 린쿠 하고 있는, 이른바 「서버국」)은, 우선 수신하고 있을만으로 정말로 즐거워집니다. 이하는 내가 자주 이용하고 있는 컨퍼런스입니다. 미국은, 레피타를 설치한 링크·노드가 주체로 컨퍼런스는 많이 없습니다. 미국과의 교신은 링크·노드의 여기 저기 돌아다니기가 좋은 것 같습니다. 참고로...

컨퍼런스 이름 QTH 노드 번호 언어 특징
*CARE_HUB* 미국 119705 영어 미국 중서부. 미국은 링크(레피타)노드가 압도적으로 많은 중, 링크국이 진귀하게 많은 컨퍼런스
*AUSSIE* 오스트레일리아 95092 영어 모국 영국·아일랜드·미국등도 링크. 영어권에서는 제일 아쿠티보. 하루종일 붐비고 있다.
*ESPANA* 스페인 6954 스페인어 스페인 전국
*EA1SPAIN* 스페인 352223 스페인어 EA1 지역 (스페인 북서부)...JR1MAF가 일찌기 거주하고 있었던 지역이므로
*ZONA-EA1* 스페인 353166 스페인어 EA1 지역 (스페인 북서부)...JR1MAF가 일찌기 거주하고 있었던 지역이므로




** e-모바일 고속통신 카드(7Mbps)과 mini PC에서 넓혀지는 EchoLink의 세계!

지금 e-모바일의 접속 계약(매월 5,800엔정도의 고정 요금으로 마음대로 접속 가능)을 전제로, 세트로 타이완제의 미니PC 이 무료 동연(0엔∼2만몇천전엔)에서 판매되어 있습니다.

이것이, 훌륭함에 쓸 수 있습니다! 사진은 세이부이케부쿠로선(동경의 이케부쿠로∼사이타마의 한노)의 특급열차 "렛도아로호" 안에서 *AUSSIE*(오스트레일리아의 컨퍼런스)을 수신 하고 있는 모양입니다. 고속으로 주행중데도 불구하고, 도중의 45분간, 한번도 도중에 끊어질 일도 없고 수신할 수 있습니다.(도대체 전화의 접속이 끊어지지 않는 것이 굉장하다!)

이 세트만 있으면, 어디에 있어도 온세계의 국과 래그추를 할 수 있고, 자택 가까이의 링크 노드에 액세스하면 근처의 동료와 래그추도 할 수 있는 것입니다. 움 ∼∼ 훌륭헤!!
나는 이 세트를 구입이후, 매일 점심 시간에 미국이나 오스트레일리아, 영국, 스페인등과 QSO를 즐기고 있습니다. 가방에 넣어 있으므로, 밖에 나오고 있을 때는 경치가 좋은 곳에 차를 주차하고 유유히 하고 있습니다.

덧붙이자면 mini PC의 스펙은 클록 1.6GHz, 메모리1GB, 메모리 드라이브16GB, 약8인치의 디스플레이, 리튬 이온 전지로 연속 사용은 어떻게 8시간 ! OS는 WindowsXP입니다. 이것은 e-모바일의 계약과 세트로 겨우 23,000엔 (US$230.00)이었습니다! (매월의 접속료를 조금 높게 하면, 무료로 구입할 수도 있습니다… 실질의 할부 구입)
보통의 노트PC은 B5사이즈라도 크고 무겁다! 산 당초는 기뻐서 갖고다니고 있습니다만, 조금씩 조금씩 귀찮아져버립니다. 이 미니PC은 정말로 PDA와 노드PC의 중간을 가는 존재로, 모바일의 결정판이라고 느끼고 있습니다.









** 최근의 상황 (2014년5월10일 현재)）

이쪽은 현재의 JR1MAF-L노드·시스템입니다. 　먼 옛날의 야에스의 SSB송신기FLDX400의 케이스를 이용하고, 패널의 알루미늄 화장 판만 바꿔 넣어서 총공비 제로 엔으로 3시간으로 만든 것입니다.
송신시(빨강)과 수신시(초록)에 점등하는 LED와, 전원SW와 PL(전원을 OFF로 할 일은 없습니다만)을 달았습니다.
내부를 보면 아시겠지만 대담하게 만들었습니다! 안정화전원도 케이스를 직접 나사로 고정! 트랜스시버(ALINCO 430MHz 10W)도 직접, FLDX400케이스의 밑바닥판에 나사로 고정했습니다!
PC는 Maintenance 때를 생각해서 굳이 고정하지 않았습니다만, 배선에 붙들어 매여서 움직이지 않습니다, Hi hi
완성한 시스템은 샷쿠의 선반의 맨위에 설치 늘어났다. 　좋은 느낌입니다.

이 시스템은 내가 3D2에 2년간 체류하고 있었던 사이에도 완전한 No Maintenance No Trouble로 일해 주었습니다.
피지에 있어도 매일 저녁 로컬국과 Ragchew할 수 있었던 것은 정말로 마음이 든든했습니다.
30년전에 스페인에 1년반 체류했을 때는, 인터넷도 없고, 국제 전화는 높고, 완전히 커뮤니케이션의 잡는 방법이 없었던 것이라고 비교하면 꿈인 것 같았습니다.
EchoLink는 정말로 훌륭합니다.

PC에는 타이머로 매일 밤중 3시에 PC를 재시동시키는 유틸리티를 넣어 있습니다. 　그 덕분으로 몇년간이나 노 유지보수에서 움직이고 있는 것이라고 생각합니다.
