앨범으로 짓는 JR1MAF의 발걸음 (1972년∼)
【이 페이지의 최종갱신일:2010년11월4일】
== 1968-1971 ==
암흑한 고교생시대.
영어를 이야기할 수 있는 아마추어 무선이라고 하는 세계에 만났지만, 돈이 없어서 무선기는 살 수 없고, 수험 공부는 하지 않으면 안된다고 하는, 꺼림칙한 생각 안에서 몸부림치게 하면서도, 50MHzAM으로 로칼라구츄에서 울분을 풀면서 50MHz대의AM/FM송수신기나 HF대의 CW/AM송수신기도 제작하고, 성적은 땅의 밑바닥까지 떨어지면서도,「미국인이라고 이야기하고 싶다!」이라고 하는 정열은 날마다 높아질뿐이었습니다.
이상하지만 사진 1장조차 남아있지 않은, 정말로 문자 그대로 「암흑한 나날」을 몸부림치게 보냈습니다.
== 1972 ==
대학에 입학한 직후의 샷쿠.
무선기는 모두 고교생시대부터 낭인 시대의 사이에 자작한 것.
사진의 무선기는 2E26파이널, 6BQ5PP변조의 50MHz 10W 송신기+VFO+ 고1중2 수신기(50MHz 크리스탈·컨버터 내장)
안테나는 50MHz의 3element 야기(Shack의 창문을 열고, 손으로 돌리는 회전식),그리고 지붕 위의 7MHz Inverted V 이었습니다.
== 1972-79 ==
대학생이 되어서 아르바이트(part-time job)를 되풀이하고, TRIO TS520-D를 구입. (최초에 YAESU FT-401S를 구입했습니다만, 좋아하게 되지 않고 매각했습니다.)
당시 도교(東京)의 다치카와(立川)의 스기우라(杉浦) 상회에서 대량으로 판매되어 있었던 베트남전쟁관계의 미군통신기 정크(mill 규격)의 초고급 부품으로 리니어·앰프(DX362/4CX350×4)을 자작했습니다.
안테나는, 자작의 12mh의 목제 사다리 타워에 자작의 2ele 트라이 밴드·큐비칼쿠왓도.
적년의 꿈이 이루어지고, 매일 몇시간 USA국과 유유하게 래그추에 몰두하고 있었습니다.
나의 인생에 큰 영향력을 준 은인KL7CYH (후에 KL7C)Ray씨를 만나고, 매일 스케줄QSO(14.292MHz)를 시작한 것도 이 시대이었습니다.
== 1980-81 ==
전근한 오사카에서, 독신자 기숙사와 맨션에서의 Shack입니다. (효고현 아시야시, 오사카부 다카쓰키시)
처음으로 자택을 떠나고, 오사카에서의 포터블 운용이 되었습니다만, 좋은 컨디션에도 도움을 받아, 오사카에서 주말의 USA국과의 DX Ragchew를 계속하고 있었습니다.
독신자 기숙사에서는 4층 건물 기숙사의 옥상에 멀티밴드GP(HIDAKA VS-41/7∼28MHz))을 올렸습니다.
다음해에는 결혼을 하고, 오사카부 다카쓰키시의 맨션에 이사하고, 4층 건물 맨션의 옥상에 MOSELEY TA-33(14∼28MHz 3element 야기)을 올렸습니다.
== 1982-86 ==
다시 전근으로 오사카에서 도쿄에 되돌아 왔습니다만, 사택주거의가 되었습니다. (덩경도 구니타치시)
안테나는 4층 건물의 옥상에 설치한 GP（DIAMOND DP-CP5／3.5-28MHz)이었습니다. 사택이었으므로 흩뿌리고 있었던 TVI는 모두가 관대에 보아 주어 있었습니다.
주말은 여전히 USA국을 중심으로 DX 래그추에 몰두하고, 방일한 외국인 햄이 자주 좁은 사택에 숙박에 왔습니다.
== 1987-90 ==
현재의 QTH (사이타마현 한노우시)에 자택을 건축.
22mH의 크랭크업·타워에 14MHz/21MHz의 4ele (크리에이트214C)을 설치, 개국이래의 염원이었던 착실한 샷쿠가 드디어 실현되었습니다.
KENWOOD TS-940S에, 리니어·앰프는 도교하이파워HL-2K (자작의 4CX350×4쪽이 아연 헤비 duty에서 파워도 나왔습니다만, 열심인 친구에게 얽매여서 팔아버렸습니다)
편안히 DX국과의 래그추를 즐김과 동시에, BBS호스트·프로그램을 자작하고, JR1MAF-1을 운용. (1987년∼) 생각하면 그것은 지금의 인터넷의 홈 페이지의 선구이였습니다.
PC-8001위에서 BASIC에서 로그·소프트를 개발. 지금은 당연합니다만, 당시는 예가 없는 「QSO시에 과거의 이력을 순시에 호출해 상대의 이름을 불러서 놀라게 한다」것을 실현하고 있었습니다.
BBS호스트·프로그램을 개발하고, PC-9801(가장오른쪽의 PC)에서 JR1MAF-1의 운용을 시작했습니다.
== 1991-1995 ==
무선과 컴퓨터의 통합적 시스템을 완성. SSTV, RTTY, 위성통신등 폭넓은 모드로 운용. 일본에서 몇국째의 패킷 클러스터의 노드를 개설, 14MHz를 사용해서 일본에서 처음으로 한국의 노드와 링크를 시작함과 동시에, UA등 아시아의 유저의 액세스를 받았습니다.
18MHz의 밴드 개방을 계기로 전인미증유의 땅에서의 낭만 추구에 끌려 18MHz 온리(단일 밴드 운용)에 특화했지만, 온세계에서 아직 18MHz 전용의 안테나조차 진귀했던 중에서의 독주 매진에, 드디어 오랜 햇수 소중히 해 온 「DX 래그추를 통해서의 국제교류」라고 하는 개국이래의 궤도를 일탈해, 점점 설비 거대화를 실시하고, DXing의 세계를 힘차게 달리는 모양이 되었습니다.
좌측위의 PC는 RBBS호스트국 「JR1MAF/MAFNET」, 오른쪽의 2대의 PC가 PacketCluster의 Node국 「JR1MAF-1」, 상단의 무선기와 TNC는 모두 호스트국, 노드국용
드디어, 위성 통신과 18MHz 전문에 특화, 폭주가 시작되었습니다. 좌측위에 있는 것이 정원 헛간에 설치한 리니어·앰프의 컨트롤러입니다.
리니어 앰프와, YO에서 최적화설계한 18MHz/7element 야기안테나,그리고 새틀라이트(위성 통신)용 안테나 시스템.

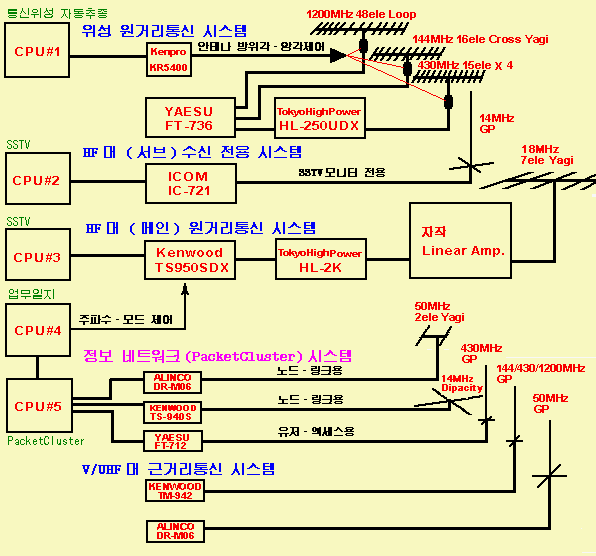

이 때의 시스템 계통도입니다 .
== 1996-98 ==
일탈한 궤도는 오래는 달릴 수 없는 것입니다.
드디어, 들리지 않는 DX국과의 단독QSO를 해 버린다든가, 힘의 논리로 모두를 억지로 굴복시키려고 하고 있는 자신의 행동의 허무함에 알아 차림과 동시에, 금전면에서도 생활면에서도 자신의 취미의 「희생」이 되고 있는 가족들의 모습이 보이는 것에 이르고, 눈이 뜨이는 생각을 했습니다.
일대결심을 하고, 리니어 앰프를 매각하고, 18MHz 7ele를 14MHz 5ele에 개조하고, 옛 보금자리의 14MHz에서의 DX 래그추의 세계에 되돌아오기로 했습니다.
== 2009 ==
그 후, 천문의 세계에서 우주은하의 탐구에 정열을 불태우게 되어 10년 가까이 무선으로부터 멀어졌습니다.
그러나 정원에 자작 건조한 천체 관측 실이 경년 열화에서 사용 불능이 되었을 때, 술집에서 서로 안 OM으로부터 들은 진공관의 이야기를 계기로, 40몇년전에 격투한 진공관식 기기에의 희구가 시작되고, 1960년대의 진공관식AM송수신기의 세계에 무선의 낭만의 원점을 느껴 부활하게 되었습니다.
동시에 새로운 VoIP을 사용한 통신 시스템EchoLink의 존재를 알고, DX 래그추 때문에는 정말로 이상적인 시스템에 감격, 즉시 노드를 일으키고, 큰 안테나도 리니어 앰프도 필요없는 꿈의 「DX 래그추」의 세계를 구축하는 것에 일렀습니다. 오른쪽상이 EchoLink의 링크·노드국.
메인 무선기는 어디까지나 1960년대의 동경의 라인업입니다.
「최선단인 것, 경쟁에 이기는 것보다도, 마음과 기술이야말로가 아마추어 무선의 원점」
1960년대의 동경의 AM기, TRIO TX88A + VFO-1+9R59+ CC-6+ SM5, 닛신(日新) 전자 스카이 엘리트6, TRIO TR-1000의 라인업입니다.
안테나는 14MHz 5element 야기안테나와, HF대 서브 안테나로서 설치한 길이 8.3m의 Vertifal Whip + ATU(AH-4)로 3.5∼28MHz에 QRV가능입니다. 50MHz는 6일렉트로닉 야기안테나입니다.
오른쪽상이 EchoLink의 링크·노드국입니다.
【2010봄】
1960년대의 진공관식 송수신기의 세계는, AM에 머물지 않고 당시 막 나오기 시작한 SSB기에도 기분이 달하고, 당시의 동경이었던, 야에스400라인 수집과 레 스토어에 발전해버렸습니다.
최후는 진공관SSB기의 세계의 최고봉, 동경의 콜린스KWM-2A에까지 손을 뻗쳐버렸습니다.
자작 진공관 리그로 무선을 시작한 당초, 제일 아쿠티보이었던 50MHz에 대해서는, 특별한 감정이 있는 것 같아서, 당시의 동경이었던 SKYELITE6을 시초로, 트랜지스터식입니다만, TR-1000로부터 RJX-601까지, AM시대의 영웅들도 입수해 레 스토어를 했습니다.
그리고 기세를 부려 남은 감정은, 예전에 W와의 ragchew에 타오른 나를 떠받쳐 주었지만 이미 매각해버린 그리운 리그들에 달하고, FT-401D, TS-520D,그리고 모빌에서 사용한 FT-7, IC-721도 옥션에서 되찾았습니다.
레스토어와 유지관리 때문에 중고의 측량기군도, 고생하고 대충 모두 갖추고, 결과적으로 샷쿠는 상당히 위세를 떨친 규모가 큰 설비가 되어버렸습니다.
진공관식 리그의 아마추어 무선의 원점이라고 말할 수 있는 이유는, 단지 내가 젊은 시대에의 노스탤지어(nostalgia)가 아니고, 모든 회로의 동작을 이해하고, 조정하고, 개조를 간단히 할 수 있는 것과,그리고 지식을 깊게 해 기술을 갈고 닦고, 이 세상에 자신 만의물을 창조할 수 있는 훌륭함입니다.
※ 현재의 이 설비의 상세한 것은, 왼쪽의 서브메뉴의 「고정국 운용 설비」의 페이지를 봐 주십시오.
【2010가을】
노스탤지어(nostalgia)의? 상징적 존재이었던 진공관식 올밴드AM/CW송수신기 라인이 완성되고, 본격적으로 자작기의 세계에 들어가버렸습니다.
안테나도 오랜 세월의 현안이었던 타워 위로 착실한 3.5MHz 용건의 안테나를 올린다라고 말하는 과제에 대하여, 전장 17m의 로타리 dipole(ICOM의 ATU AH-4로 튜닝)을 올리고, 국내QSO에는 완전히 문제가 없어졌습니다.
이것으로서 3.5MHz (자작 Rotary Dipole)은 국내QSO전용, 14MHz (자작 5ele Yagi）은 DX QSO전용, 430MHz (CREATE/13ele Yagi Stacked)은 Local QSO전용, 50MHz (자작 10ele Yagi）은 전용도(all round) 용이 되고, 안테나·시스템이 잘 구축되었습니다.
갈끔하게 한데 모였습니다.
한편, 자작기의 평가나, 막상라고 말할 때의 백업 때문에 1대는 현대의 기술의 DSP기가 있어도 좋을 것이다고, ICOM IC-756PROⅢ을 구입했습니다. (후계기의 IC-7600과 같은 정가로 병행 판매 상태가 되었기 때문, 정가의 반액정도로 구입할 수 있었습니다)
※ 이 자작기의 상세한 것은, 왼쪽의 서브메뉴의 「자작기 공작 실」페이지를 봐 주십시오.
